高純度剛玉質(zhì)耐火澆注料在大中型超高功率電爐蓋三角區(qū)和LF精煉鋼包包蓋等處應(yīng)用，其使用壽命相當(dāng)或超過進(jìn)口料的水平，節(jié)約了外匯，也方便了用戶。
組成材料和性能
表1-1為高純度剛玉質(zhì)耐火澆注料的性能。表中編號(hào)1~編號(hào)3采用電熔白剛玉作耐火骨料及部分粉料;編號(hào)4和編號(hào)5分別采用板狀剛玉和致密剛玉作耐火骨料，用致密剛玉作部分粉料;編號(hào)6采用特級(jí)礬土熟料和電熔白剛玉作耐火骨料，用白剛玉作部分粉料。耐火粉料中均添加適量的α-Al2O3和SiO2超微粉;編號(hào)1用CA-80水泥作結(jié)合劑，其余編號(hào)料用CA-70水泥作結(jié)合劑。同時(shí)，均添加分散劑和減水劑。該類水泥一般易速凝，影響施工性。一有此情況，應(yīng)添加草酸和檸檬酸鈉等緩凝劑，以保證澆注料的流動(dòng)性和密實(shí)型。從表中看出，Al2O3和CaO的總含量除編號(hào)4和編號(hào)6外都大于95%，高的達(dá)98.7%，說明該料是高純度的。同時(shí)，體積密度大，強(qiáng)度高，但1500℃或1600℃燒后變化除編號(hào)3和編號(hào)4外，均呈收縮狀態(tài)。

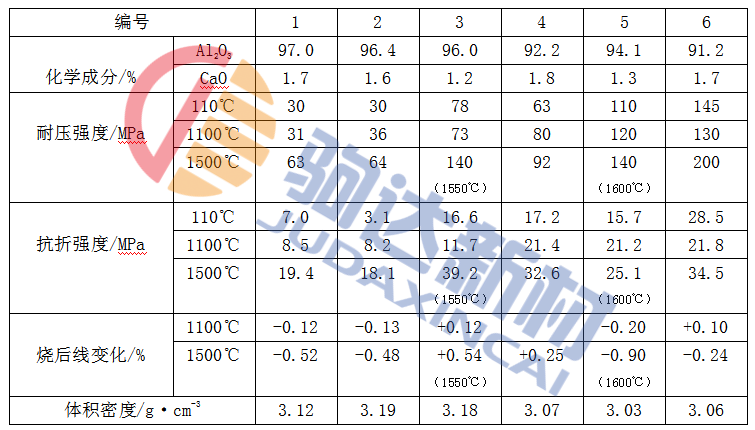

表1-1 高純度剛玉質(zhì)耐火澆注料的性能
