鐵鉤耐火澆注料一般為超低水泥耐火澆注料，也有用低水泥或無(wú)水泥耐火澆注料的。在國(guó)內(nèi)外，高爐出鐵溝也有用自流耐火澆注料、現(xiàn)場(chǎng)無(wú)攪拌耐火澆注料，摻加有機(jī)抗暴劑耐火澆注料和免烘烤耐火澆注料等，其特點(diǎn)是施工方便和烘烤安全。
高爐出鐵溝是高溫鐵水或熔渣流經(jīng)的通道，其耐火襯里應(yīng)具有下列特性：(1)耐鐵水和熔渣的侵蝕和沖刷能力強(qiáng);(2)抗熱震性好，重?zé)w積變化小;(3)抗氧化性能力強(qiáng);(4)容易施工，可快速烘烤不爆裂，便于修理和拆除;(5)使用時(shí)，不產(chǎn)生有害氣體，不粘渣鐵，壽命長(zhǎng)。這幾個(gè)特性使相輔相成的，應(yīng)互為兼容。
我國(guó)高爐出鐵溝過(guò)去一般用粘土熟料、焦粒、軟質(zhì)黏土和焦油瀝青搗制而成，通鐵量少，修補(bǔ)頻繁，勞動(dòng)強(qiáng)度大，污染環(huán)境;后來(lái)采用Al2O3-SiC-C質(zhì)搗打料，通鐵量顯著提高，但勞動(dòng)強(qiáng)度大;到80年代后期，開發(fā)了Al2O3-SiC-C質(zhì)超低水泥耐火澆注料。該類澆注料一般用致密白剛玉、亞白剛玉、棕剛玉、優(yōu)質(zhì)高鋁熟料、碳化硅和鱗片石墨等材料，再摻加超微粉、結(jié)合劑和外加劑配制而成。其性能見表1-1。表中，高中檔產(chǎn)品適用于大、中型高爐出鐵溝，中低檔產(chǎn)品則適用于中、小型高爐出鐵溝或渣溝。

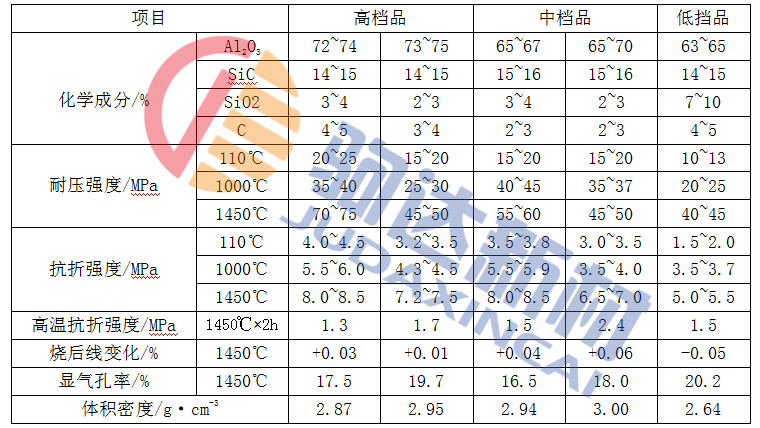

表1-1 高爐出鐵溝澆注料的主要性能
從表1-1中看出，化學(xué)成分基本相似，但性能有較大區(qū)別。高檔品的主體材料為電熔致密白剛玉，中檔品的為電熔棕剛玉，低檔品的則為優(yōu)質(zhì)燒結(jié)礬土熟料：隨著加熱溫度的升高，各檔次產(chǎn)品的強(qiáng)度也隨之增大，與其烘干強(qiáng)度相比，一般提高1~3倍。
鐵鉤耐火澆注料系致密型材料，生產(chǎn)工藝要求筑襯后反應(yīng)快速烘干，以滿足高爐出鐵的需要。因此，在耐火澆注料中，必須摻加快干劑和防爆劑，以適應(yīng)快速烘襯的要求。快干劑主要有鋁粉和乳酸鋁等，防爆劑主要有聚苯乙烯纖維和炭纖維等。在國(guó)內(nèi)外，應(yīng)用最多的為金屬鋁粉。應(yīng)當(dāng)指出，鐵鉤料中添加快干劑和防爆劑后，可做成免烘烤鐵溝料。
