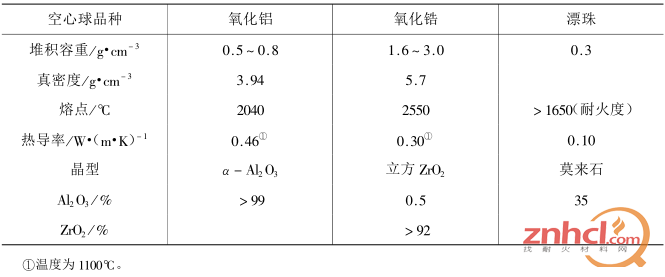

氧化鋁空心球耐火澆注料的特點(diǎn)是荷重軟化溫度高、強(qiáng)度大，因此使用溫度一般為1500~1800℃。人造空心球品種有氧化鋁、氧化鋯、莫來(lái)石質(zhì)、鋁鎂質(zhì)和鎂鉻質(zhì)等，在耐火澆注料中應(yīng)用最多的為氧化鋁空心球;粉煤灰漂珠也是一種空心球，是由粉煤灰中提取的，是生產(chǎn)輕質(zhì)磚的良好原料，也是配制耐火澆注料的良好外加物。表2-6-10為空心球的主要性能。表1 空心球的主要性能

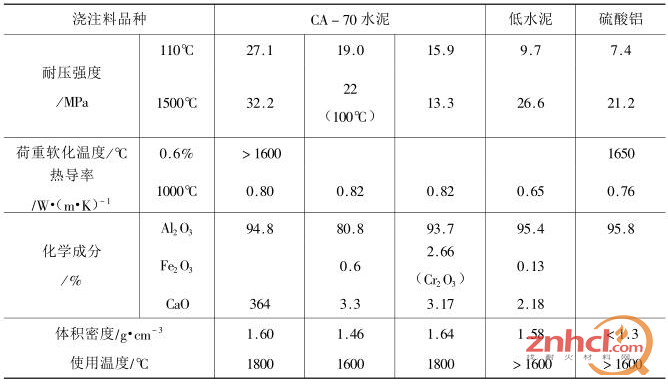

氧化鋁空心球耐火澆注料用的結(jié)合劑，主要有CA-70或CA-80水泥、結(jié)合黏土、磷酸鋁和硫酸鋁等，用工業(yè)氧化鋁粉或剛玉粉等材料作耐火粉料，其細(xì)度為小于0.09mm的占90%以上;空心球最大粒徑為5mm，采用自然級(jí)配或分級(jí)級(jí)配。另外，應(yīng)摻入外加劑或外加物，以提高性能。表2-6-11為氧化鋁空心球澆注料的性能。氧化鋁空心球耐火澆注料在冶金、石化和炭黑等部門(mén)的窯爐中，得到了應(yīng)用，滿足了新工藝、新技術(shù)發(fā)展的需要，并獲得了顯著的社會(huì)經(jīng)濟(jì)效益。粉煤灰漂珠的粒徑一般為40~ 200μm，有一定的活性。因?yàn)橘|(zhì)輕，能降低輕質(zhì)耐火澆注料的體積密度;漂珠中空，壁薄且堅(jiān)硬，因此不降低其強(qiáng)度，又因有一定的活性，且對(duì)強(qiáng)度有所幫助。在輕質(zhì)耐火澆注料中，漂珠用量與性能的關(guān)系，見(jiàn)圖1。從圖中看出，隨著漂珠用量的增加，輕質(zhì)耐火澆注料的體積密度下降，耐壓強(qiáng)度無(wú)明顯變化。表2 氧化鋁空心球澆注料的性能。

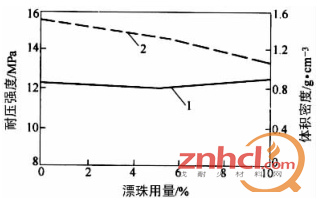

圖1 漂珠用量與性能的關(guān)系1 一耐壓強(qiáng)度;一體積密度應(yīng)當(dāng)指出，漂珠用量由10%增至15%時(shí)，使?jié)沧⒘系捏w積密度達(dá)到1.07g/cm3，烘干耐壓強(qiáng)度為9.2 MPa，1200℃燒后線收縮約為0.32%。這就是說(shuō)，在輕質(zhì)耐火澆注料中，漂珠用量一般為5%~15%為宜。
